Lámací brána

Z hlediska úspory místa uvažuji o dvoukřídlé lámací bráně. Nedávno jsem ji našel a vyfotil. Takto nějak by se to mělo vyrobit. Možná by mi stačilo jenom jedno lámací křídlo. No ještě uvidíme

Montáž oken - druhá etapa

Druhá etapa začala v pondělí. Kluci přivezli posuvné balkonové dveře, profily TORAL pod okno do ložnice a koupelny u dětského pokoje. Rám dveří přivezli na plaťáku jiným autem. Posuvné dveře byli sundané a naložené v jejich tranzitu. První operace byla sundat rám a vybrat z něho fixní zasklení. Pak jsme byli schopni rám olepit páskami, nasadit kotevní plechy a osadit ho na připravené patky. Rovinu jsme krásně nastavili pomocí stavěcích patek které jsem pro tuto montáž vyrobil. (Stejné jsou pod vchodové a balkonové dveře do dětského pokoje) Ukázalo se, že JAKL je dost tenký a šrouby se musí dotahovat pečlivě podle vodováhy

Nutno vyladit vzdálenosti a mezery na pěnění

Osazený rám posuvných dveří

Usazení na nastavitelné patky

Vyrovnání a vycentrování rámu

Toto je trojsklo vyndané z rámu

Je to pěkný macek

Rám jsme zafixovali plechovými kotvami, aby držel rovinu

Plechy se přichycují turbo-šrouby do ostění

Tranzit s ještě nevyndanými posuvnými dveřmi

Posuvné dveře přikurtované k přepravnímu rámu

Celkový pohled od severozápadu

Osazené posuvné dveře. Před zapěněním se musí do rámu osadit skla i dveře. Do dveří se ještě vloží distanční vložky, aby se po zapěnění rámu tento nezkroutil. Distanční vložky jsem vybral až po dvou dnech, když jsem měl jistotu, že je pěna vyzrálá. Ochranné pásky jsem z oken orval taky. Na jihozápadní straně by je mohlo sluníčko pěkně přitavit a byl by problém

Pohled na osazené koupelnové okno. Taky je snížené aby drželo lajnu s posuvnými dveřmi

Pohled na osazená okna

Osazené okno do ložnice

Jižní pohled

Tady je ještě sada fotek o přípravě držáků pod rám posuvných dveří, vchodových dveří a balkonových dveří v dětském pokoji. Konstruoval jsem je ze dvou důvodů. Jeden je přerušení tepelného mostu pod rámi dveří a druhý je pohodlné usazení a srovnání dveří, které budou extrémně těžké a nebude s nimi lehká manipulace

 Rám bude držet celkem pět patek s roztečí 60cm

Zkouška výšky patek. Nula podlahy je od desky ve výšce 25cm. Proto mají JEKLY  výšku 20cm. Zbytek je prostor na doladění výšky rámu a nastavení roviny

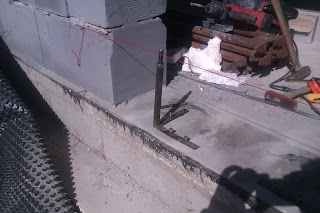

Držák z JEKLU a vedle závitová tyč která se jenom volně nasune do JAKLU

Závitovka nasunutá v držáku

Rozměření vzdáleností

 Vyvrtání otvorů. Protože je na patky tlak pouze z hora, neřešil jsem žádné speciální uchycení. Díra 10 hmoždinka 10 a vrut

Připraveno 5 držáků na zasunutí horního JAKLU který podepře rám dveří

Detail patky s JAKLEM

Patka je vyrobena z JAKLU 15x15 na který je navařena dvacítka pásovina kolmo k sobě. Do JAKLu vleze  na těsno závitová tyč průměru 12mm. Tyčky jsem nehal dlouhé 25cm a jdou tedy volně nasadit do držáku. Pod oknem je vidět JAKL 30x20 na kterém celý rám stojí. Tyčky jsou našroubovány do tohoto JAKLU. Do JAKLU 30x20 jsem navrtal 13-ky díry a pomocí elektrikářské lišty 18x15 na kabely jsem pod díry nasunul matky M12. Do matek jsen našrouboval závitové tyče a z hora je přes velkou podložku utáhl další matkou. Tak vznikl JAKL ze kterého trčelo 5 závitových tyčí. Na tyto stačilo našroubovat štelovací matky, podložky a nasadit do držáků

Pravá patka

Okno v ložnici pod kterým bude postel. Uvidíme jak se to osvědčí

Tady je vidět jak se začistí pěna která vyhřezne při pěnění okna do ostění

Dřevěným klínkem se ořízne zevnitř, aby se nepoškodili pásky

Ořezávací klínek

Ořezání zevnitř

Ořezání od ostění

Ořezané spáry - je možné nanést další pěnu a přilepit ostění

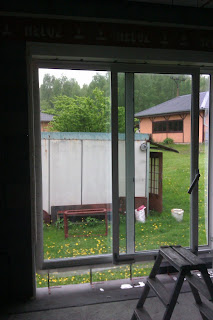

Osazené posuvné dveře

Osazené dveře
