Zateplení základů a vodní hospodářství

Základová deska je od betonových pasů až po zdivo polepena 20-kou EPS. Má se to dělat extrudovaným EPS, ale to bych se asi nedoplatil. Použil jsem proto normální fasádní EPS-20. Tento je nalepen cca 7cm nad betonovým pasem. Tím vzniká mezera mezi betonem a EPS. Betonové pasy jsou o 20cm širší jako šířka ztraceného bednění. To znamená , že jsou stejně široké jako ztracené bednění +EPS. Aby jsem EPS ochránil od vlhkosti je mezera mezi bet. pasem a EPS překryta nopkovou fólií a tato je vytažena až nad terén, kde bude odvětrána aby vzniknuvší vlhkost mohla ven.

Nopková folie po ošetření prostupů. Červená roura KG-100 vede vodu do kanalizace

Západní pohled

Zakoupil jsem 3ks 1000 litrových nádrží a voda už nemusí unikat bez užitku do kanalizace. Ta třetí je zatím umístěna provizorně

Nádrže jsou propojeny

Celkový pohled

Třetí nádrž zatím v obýváku

Stropy - aneb pakárna až do stropu

Po veleúspěšné výstavbě komína jsem se pustil do budování stropů. Jako většina věcí na této stavbě je to opět můj originální výmysl. Strop bude z polystyrenu. Použity budou desky 0,5 x 1m o síle 20cm ve dvou vrstvách. Tak vznikne neprůvzdušná izolace o síle 40cm. Polystyren (dále jen EPS) proto, že je levnější než vata. Původně jsem chtěl použít větší formát, tak 2 x 1m, ale u tohoto formátu je zase 30% příplatek za atyp.

Postup je následující. Na kleštiny jsou zespodu našroubovány latě ve vzdálenosti 50cm. Na tyto latě se pěnou lepí EPS desky. Ty jsou pak provrtány a otvory jsou prostrčeny táhla na kterých budou vyset sádro kartonové podhledy. Druhá řada je příčně lepena na první, zase na pěnu. V prostoru mezi EPS a sadrošem bude vedena vzduchotechnika.

Takto vypadá laťování první půlky

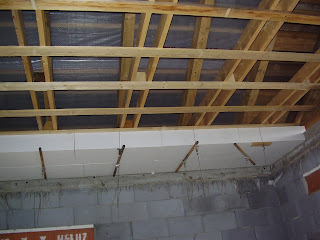

 A takto vypadal úplný začátek. Na první desku jsem vyřezal zub, který je zachycen na věnci. Protože věnec není ideálně rovný první řadu jsem lepil podle rysky na lati a nechával jsem mezi věncem a deskami EPS mezeru asi 1cm. Tuto jsem následně vypěnil. Bohu-žel já jsem vypěnil omnoho vícekrát než byla vypěněna mezera. Ta se totiž pění zezdola (nahoře není přístup, ani místo). Háček je v tom, že pěna vzhůru nohama nepění.

Druhá řada už byla veselejší. Dráty, které budou tvořit závěsy pro sadršový strop, se dají využít na přichycení desek. Deska musí být přidržována až do zatuhnutí, jinak vám spadne na hlavu.

Takto jsme si poradili s komínem. Podle normy kolem něj musí být min. 5cm nehorlavé izolace

Lepení druhé řady. Kraj se začal deskou rozříznutou napůl, aby se zbytek posunul a nekryly se spáry mezi deskami

Toto je stroj který krájí desky na požadovaný rozměr. 60-ka pila na 20-ku EPS je jen tak tak

Toto je výsledek. Podobným způsobem se udělala i druhá strana baráku

Příprava na druhou stranu

Realizace druhé vrstvy

Hračičky s příčkou mezi kuchyňským koutem vlevo a budoucí chodbou vpravo

V podstatě hotovo. Zůstala díra na protažení vzduchotechniky

Komín

Stavbu jsem neměl v podstatě nijak zazimovanou. Nicméně, přežila to bez úhony.

Po kruté zimě jsme se opět pustili do práce a začali jsme výstavbou komína. Komín máme SCHIEDEL UNI o průměru 20cm. Výška 6m. Jako všechny práce na baráku i komín postavíme sami.


První tvárnici jsme použili jako základ

Ostavili jsme ji do váhy

Tvárnice se vylila betonem. Soustava potrubí přivádí externí vzduch do paty komína. Komínové tvárnice mají v rozích otvory, kterýma proudí vzduch a chladí plášť komína proti přehřátí. Tento vzduch se má nasávat mřížkou u paty komína. Já jsem nechtěl vytvořit díru kterou by nekontrolovatelně proudil vzduch z baráku, proto přivádím chladící vzduch z venku. Zároveň je to přívod externího vzduchu pro spalování u krbové vložky

Jednu tvárnici se mi podařilo rozbít. Vedle díry do které se strkají výztuže je vidět onen žlábek na chlazení pláště komína. V každém rohu je jeden

Pro přesné zdění jsme vyrobili přípravek. Mezi krokve jsme umístily hranol tzv. výměnu a pomocí olovnice jsme vyměřili kudy komín povede střechou. Na hranu komína jsme natáhli provázky z výměny po patu komína a tyto provázky byli hlavní vodítka pro výstavbu

 Komín jsme při přechodu stropem zafixovali tímto způsobem. Do středové pozednice jsem přitloukl dvě střešní latě a komín jsem k nim utáhnul velkou stolařskou svěrkou

Komína jsme postavili během jednoho dne až do podkroví. Tady nás zabrzdil nedostatek materiálu. Vymyslel jsem, že se dají do podkroví čistící dvířka, aby jsem nemusel dělat výlez na střechu kvůli čištění komína. Musel jsem tedy přiobjednat rouru s čistícím obdélníkovým otvorem a počkat, až ji přivezou.

Protože je střecha již hotová postavili jsme lešení ze kterého jsme vybudovali nad střešní část.

Materiál jsme vytahali kladkou.

Tady už mistr zdí okrasné cihličky. Aby bylo na co cihličky postavit, dává se těsně pod úroveň krovu tzv. krakorec. Je to placatá betonová deska, která je širší než komínové tvárnice. Na tuto se postaví cihličková imitace

Protože byl krakorec větší, než bylo zapotřebí a trčel do střechy museli jsme ho seříznout velkou flexou. Jinak by komín nešel oplechovat. Při řezání ovšem beton pěkně práší. A tady je vidět výsledek. Krásná černá střecha je rázem bíle poprášena.

Jestli si někdo myslí, že to oprší je na omylu. Nic neopršelo. Musel jsem tam vylézt a rýžovým kartáčem to odrhnout. Pak jsem to teprv domyl vodou k původní černotě.

No a takhle vypadá hotový komín. Musí se ještě oplechovat a pod střechou za omítat, ale to už se spláchne s pracemi v interiérech.
